Importieren von DWG und DXF Dateien.

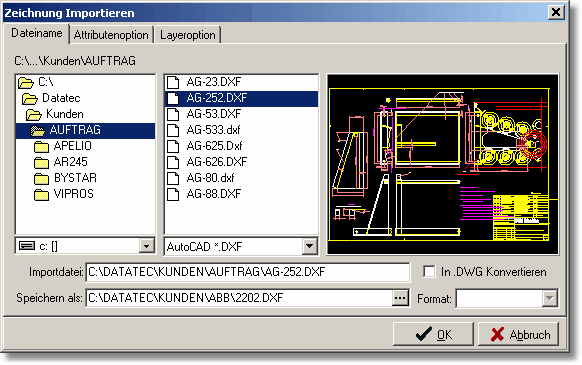

         Zeichnung importieren 1



Selektieren Sie die gewünschte Datei.

Aktivieren Sie das Kontrollkästchen "In .DWG Konvertieren" um die DXF Zeichnung in ein AutoCAD Format zu erstellen.

Im Pulldownmenü Format, können Sie zwischen mehrere Formaten wählen:

                                                                 Zeichnung importieren 2

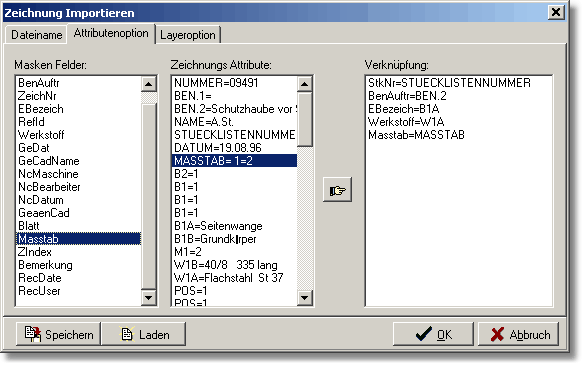

Klicken Sie nun auf den oberen Reiter "Attributenoption"



         Zeichnung importieren 3



Verknüpfen Sie Ihre Maskenfelder mit den Attributen der Zeichnung.

Klicken Sie zuerst auf das gewünschte Maskenfeld, danach auf ein Zeichnungsattribut. Nach der Bestätigung, sehen Sie auf der rechten Seite Ihre Verknüpfung.

DataTecPro ermittelt aus der Zeichnung alle Textattribute und stellt Ihnen diese hier zu Verfügung. Bei Bestätigung von OK werden die Verknüpften Felder in die Maske eingetragen. Speichern Sie sich dieses Profil mit der Funktion Speichern.

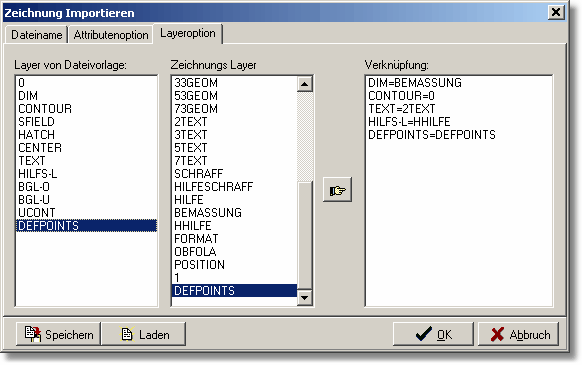

Klicken Sie nun auf den oberen Reiter "Layeroption"



         Zeichnung importieren 4



Jeder Zeichnet mit anderen Layern oder Farben.

Damit Sie mit Importierte Zeichnung im gewohnten Umfeld Arbeiten können, konvertiert DataTecPro automatisch alle Verknüpften Layer.

Auf der rechten Seite, erscheinen die Layer der Zeichnungsvorlage. In der mitte stehen die Layer der zu importierenden Zeichnung.

Verknüpfte Layer, konvertiert DataTecPro automatisch in den richtigen Namen, Farbe und Linienart.



Speichern Sie sich die Verknüpfung als Profil, falls Sie nochmals den gleichen typ Zeichnung bekommen sollten.
